Tout savoir sur
les réseaux d'air
Un réseau d’air comprimé permet de relier le compresseur d’air aux différents points de distribution/d’utilisation dans un bâtiment industriel ou l’atelier d’un artisan.
Le réseau d’air n’est pas à négliger dans une installation air comprimé. En effet, si celui-ci est mal étudié, il y a des risques de fuites, de pertes de charges : diminution de la pression et du débit d’air.
Lacmé propose une solution complète de tuyaux en aluminium calibré et de raccords en laiton nickelé garantissant une étanchéité parfaite, ce qui permet d’optimiser le rendement de l’installation et limiter les pertes au strict minimum.
Lacmé mise sur la qualité des matériaux et propose des solutions innovantes pour vous offrir un réseau d’air fiable et efficace.
Le montage des raccords spécifiques sur les tubes se fait simplement par emboîtement.
Lacmé propose 5 diamètres de tube : Ø 20, 25, 32, 40 et 50 mm.
Le diamètre du tube de la « couronne » varie en fonction du débit moyen restitué et de l’éloignement entre le compresseur et le point d’utilisation le plus éloigné.
Pour connaître cette distance votre circuit soit ouvert ou fermé, il suffit simplement de prendre la distance entre votre compresseur et le point d’utilisation le plus éloigné.
A la suite de cela, reportez-vous sur le tableau ci-dessous pour connaître le diamètre nécessaire pour votre installation.
Les tubes LACMÉ sont peints en bleu pour une meilleure signalisation dans votre atelier/bâtiment. Ils n’alimentent et ne propagent pas le feu. Ils sont également compatibles avec différents fluides : air comprimé, vide d’air ou gaz inerte (Azote, Argon). Ils sont aussi résistants à une pression de 0,99 à 16 bars et à des températures de - 20°C à + 80°C.
Les
raccords
Une fois que vous avez trouvé le bon diamètre de tuyau nécessaire pour votre installation air comprimé, il vous faut sélectionner des raccords adaptés à votre besoin.
LACMÉ a sélectionné les meilleurs matériaux pour ces produits pour vous assurer une bonne étanchéité et une bonne résistance.
Afin de réaliser votre réseau d’air, vous retrouverez différents raccords et accessoires LACMÉ :
- Raccords instantanés : à connecter directement sur les tubes
- Raccords de jonction (Manchons, mamelons, augmentateurs, …)
- Robinets de sortie
- Robinets de purge
- Colliers et supports
- Répartiteurs 4 sorties orientable 90°
- Rampes multi sorties
- Flexibles
- Coupe tube et ébavureur

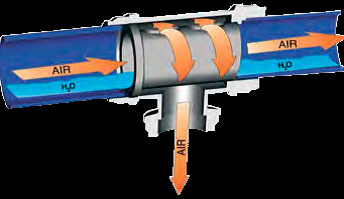

LACME à breveté pour vous un raccord en Té pour descente qui peut remplacer le traditionnel « Col de cygne ». Cette solution est plus efficace et plus rapide à mettre en place.
Grâce à son système intérieur permettant à l’air d’arriver aux points bas d’utilisation sans condensation, les condensats sont maintenus dans le circuit principal et peuvent être véhiculé au point le plus convenable pour être traités.
Montage
facile
Par ailleurs, LACMÉ facilite le montage des raccords sur les tubes. Il suffit simplement de :
- Couper proprement le tube d’un coupe-tube adapté à la taille du tube.
- Ébavurer soigneusement l’arête intérieure et extérieure du tube pour enlever toute imperfection de coupe.
- Ajouter une goutte d’huile sur l’extrémité du tube pour faciliter l’emboitement avec le raccord.
- Pousser le tube dans le raccord jusqu’à ce que la flèche indiquée sur le tube soit en contact avec le raccord.
