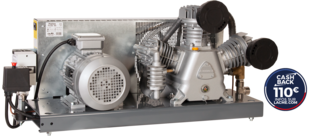

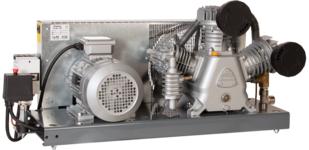

Platine au sol à pistons, fixe spécial atelier

Série ENDURANCE
Biétagé : 12 bar maxi
Indépendante à mettre au sol sur supports

Platine à pistons, à entraînement par courroie, fixe spécial atelier, série ENDURANCE (faible vitesse de rotation), triphasé 400 V - 7,5 CV - 5,5 kW, groupe fonte tricylindre, gros débit 42 m³/h, biétagé 12 bar (à poser au sol et à relier à une cuve verticale)

Entretien toutes les 150 heures - mettre sur support (496408)

1 pièce

À télécharger

Notice

Fiche produit

Informations complémentaires

Référence

465200

Spécificités

Triphasé

Equipement standard

Compteur horaire Contacteur manométrique Disjoncteur Flexible haute température liaison groupe/clapet A/R Clapet anti-retour gros passage Liaison prise pression cuve tuyau PTFE Ø 4 x 6 x 3 m Cordon d’alimentation : 4 x 2,5 mm² x 5 m

Conception du groupe

Groupe tricylindre en W, biétagé - Composants longue durée : Plaques - clapets doubles : clapets haut rendement Triple segmentation Cylindres en fonte Culasses en fonte Refroidissement intermédiaire (entre étage)Filtres à air à faibles pertes de charge : - 1 filtre par cylindre

Nombre de piston

3 Wb

Pression de service

Puissance moteur 1

7.5

Puissance moteur 2

5.5

Débit aspire 1

Débit aspire 2

700

Débit résistué 1

Débit restitué 2
